塑料大头泵KD7572大马力系列安装文字教程(附分解图)

作者: 川田环保科技 编辑: 三川宏售后 来源: 发布日期: 2019.06.10
信息摘要:
三川宏大马力塑料大头泵系列KD7572的泵头主要材质为FRPP(量大可定制PVDF材质泵头),可耐强酸碱化学药液腐蚀,适用液体温度65摄氏度…
三川宏大马力塑料大头泵系列KD7572的泵头主要材质为FRPP(量大可定制PVDF材质泵头),可耐强酸碱化学药液腐蚀,适用液体温度65摄氏度以下(PVDF适用90摄氏度以下)的循环输送工作。可选配自冷却轴封,有效解决无水空运转问题广泛应用于电镀、化工污水处理、蚀刻、电泳、冶金、医药、光伏等行业强酸碱药液循环输送工程。
三川宏KD7572大马力塑料大头泵的维修安装步骤如下:
1、把马达放置操作台上,主轴垂直朝上,取下原有的叶轮键,套上胶套筒主轴(较长的内六角螺丝位于叶轮键槽位置,不可拧紧,便于下一步调整并固定主轴高度)。
2、安装连接座,将连接座和马达连接的4颗螺丝拧紧,并且将后轴封用4颗不锈钢螺丝(拧紧)固定在后封盖上再安装到连接座上。
3、将叶轮套在主轴上定主轴高度(确保叶轮和后封盖间隔2mm左右即可,拧紧主轴3颗内六角螺丝,并在主轴上装上叶轮键),取下叶轮并与前轴封连接后重新装入主轴上,按压叶轮直直到顶住主轴并拧紧叶轮螺帽(此过程需注意前后轴封镜面需保持干净,叶轮安装时候内部槽位要对准叶轮键,确保叶轮螺帽的密封圈在叶轮螺帽槽内)。
4、安装中封盖和单向阀以及封盖O环,用2颗不锈钢螺丝将中封盖固定在后封盖上,盖上主体并拧紧10颗不锈钢螺丝。

5、拧紧注水盖和排水阀(确保各自的密封圈安装到位即整台KD7572安装完成)。

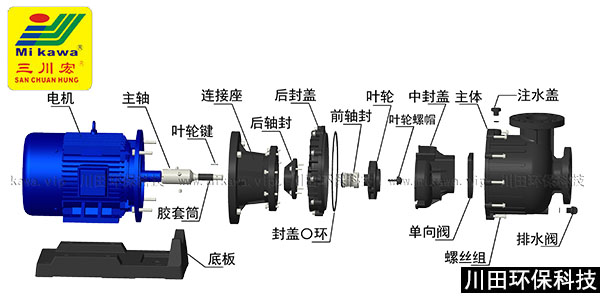

三川宏KD7572自吸泵分解图

嘉善川田环保科技有限公司2008年建厂到现在,作为台湾三川宏有限公司大陆总部,主要研发、生产、销售、售后电镀过滤机及化工泵。服务全国4000+客户,2015年在安徽广德投资1300万建立全新生产制造基地——安徽川田环保科技有限公司。更多关于塑料大头泵系列产品请咨询川田环保网络客服,期待您的光临。

三川宏KD自吸泵大马力倒影图
