三川宏耐酸碱液下泵SE系列安装教程(附分解图)

作者: 川田环保科技 编辑: 三川宏售后 来源: 发布日期: 2019.06.13
信息摘要:
SE系列耐酸碱液下泵是三川宏品牌旗下较多应用于电镀、电泳、蚀刻、喷淋塔、化工污水处理等工业行业强酸碱溶液循环输送制程的一种塑料液下泵。该款型…
SE系列耐酸碱液下三川宏品牌旗下较多应用于电镀、电泳、蚀刻、喷淋塔、化工污水处理等工业行业强酸碱溶液循环输送制程的一种塑料液下泵。该款型号结构简单,干式轴封设计不仅可无水空运转,还可以有效保护马达培林不受酸气腐蚀。泵头材质有FRPP、PVDF等材质可选,FRPP材质泵头可用于65摄氏度以下溶液输送制程,PVDF材质泵头可用于90摄氏度以下溶液输送制程。
三川宏SE耐酸碱液下泵安装步骤如下:
1、将电机垂直放置于操作台上,主轴朝上,取下原有叶轮键,套上加长主轴(注意:3颗不锈钢内六角螺丝较长的一颗对准叶轮键槽)。
2、套上轴心O环,盖上液封座,陶瓷垫片和陶瓷静环,将液封V环套进轴心套筒并装入加长主轴。
3、放上主体,套上叶轮,定主轴高度并拧紧主轴内六角螺丝(叶轮与主体间距2mm为宜)
4、拧紧主体4颗不锈钢螺丝和叶轮螺帽(留意叶轮螺帽O环正确安装)

5、将上座O环套在上座上并安装在主体上(可用软胶锤敲击安装),C型扣环装入主体槽内及整台SE耐酸碱液下泵安装完成。

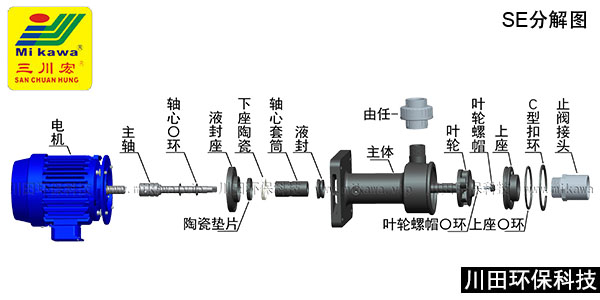

三川宏SE液下泵分解图

川田环保科技08年由台湾三川宏出资成立,主要研发、生产、销售三川宏品牌电镀过滤机和耐酸碱化工泵,在安装SE系列泵浦的时候需要注意的是1、主体溢水口与电机接线盒呈90度角,泵浦出口与接线盒反方向。2、在安装的过程中可通过转动马达风叶听泵内是否有异常摩擦声,其他问题可咨询厂家客服。


三川宏SE泵浦图8
