三川宏电镀过滤机CB2018厂家为您解析PCB无引线镀金工艺小知识

作者: 川田环保科技 编辑: 三川宏售后 来源: 发布日期: 2020.03.23
信息摘要:
上周三川宏电镀过滤机CB2018厂家川田环保科技小编为您解析了PCB镀金工艺的一些小知识,其中有包括软硬金的局限性,今天,咱们来看看无引线镀…
上周三川宏电镀过滤机CB2018厂家川田环保科技小编为您解析了PCB镀金工艺的一些小知识,其中有包括软硬金的局限性,今天,咱们来看看无引线镀金工艺的原理、范围、流程和特点。

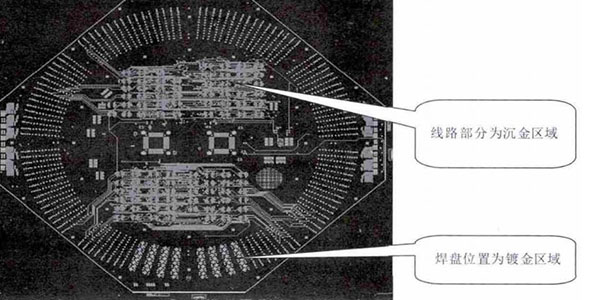

其原理呢是产品经过电镀铜后,采用抗电镀干膜遮蔽非电镀金的区域,通过二次干膜流程完成外层蚀刻线路的方法(如下图):

三川宏电镀过滤机CB2018厂家PCB无引线镀金工艺20200323

接下来,三川宏电镀过滤机CB2018厂家川田环保科技小编为您讲一讲它的适用范围,它适用于分段金手指、局部镀金(硬金和厚软金都可以)、局部镀金加其他表面处理的工件,用于无引线设计且不可添加引线的镀金工艺较突出。
那么,关于流程大概如下:前道工序→沉铜→负片电镀(一次性镀够铜)→外层的前处理1→外层图形1(选择性干膜)→电镀铜镍金(水金+硬金)→褪膜→外层的前处理2→外层图形2→外层蚀刻→阻焊→外层干膜3(选择性图形)→沉金(选择性沉金)→下工序。
那么它有什么特点呢?
1、流程短,产能高,不会造成引线残留;
2、此工艺可使得工件顶端平整,外观美的金手指图形,易控制公差要求;

3、适用广,可实现批量生产。

三川宏电镀过滤机CB2018厂家PCB无引线镀金工艺202003232

对于PCB无引线镀金工艺的小知识,三川宏电镀过滤机CB2018厂家川田环保科技小编就为您解析到这里,下期咱们讲它的注意事项。
