川田环保科技卧式化工泵NAS系列文字安装教程(附分解图)

作者: 川田环保科技 编辑: 三川宏售后 来源: 发布日期: 2019.06.12
信息摘要:
川田环保科技NAS系列卧式化工泵是三川宏品牌的热销新品,全新的内部构造设计提升了流量和扬程,较相同功率的泵性能提升10%-20%,采用FRP…
川田环保科技NAS系列卧式化工泵是三川宏品牌的热销新品,全新的内部构造设计提升了流量和扬程,较相同功率的泵性能提升10%-20%,采用FRPP材质一体成型注塑,不仅使用寿命长,效率高,机械强度大,而且耐强酸碱化学药液循环输送,广泛应用于电镀、蚀刻、光伏、冶金、电泳、化工污水处理等化工行业强酸碱药液输送制程。结构简单,维护方便。
NAS卧式化工泵安装步骤如下:
1、马达垂直放置在操作台或平整地面上,主轴朝上,取下原有主轴上的叶轮键,套上加长主轴轻拧3颗内六角螺丝(无需拧紧,待下一步调整主轴高度后拧紧内六角螺丝)。
2、4颗不锈钢螺丝固定连接座和马达,将后轴封和后封盖组合安装并拧紧4颗不锈钢螺丝,再把后轴封后封盖组合安装在连接座上并套上前盖O环。
3、将叶轮套在主轴上,调整主轴高度,保证叶轮和后封盖间距为2mm为宜,拧紧加长主轴的3颗内六角螺丝。

4、取下叶轮,将前轴封和叶轮安装在一起,然后装入主轴(确保前后轴封镜面干净),按压叶轮直到碰到主轴,拧紧叶轮螺帽(保证叶轮螺帽O环正确安装),盖上一体成型前盖并拧紧8颗不锈钢螺丝和正确安装排气阀垫片和排气阀。

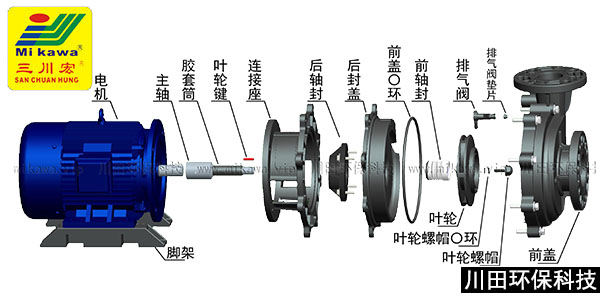

三川宏卧式化工泵NAS系列分解图

NAS卧式化工泵安装完成

嘉善川田环保科技有限公司08年建厂到如今,作为台湾三川宏有限公司大陆总部,主要负责研发、生产、销售、售后三川宏牌电镀过滤机和化工泵。服务4000+客户,因业务需求,2015年在安徽广德投资1000多万建立全新生产基地——安徽川田环保科技有限公司。更多关于其他卧式化工泵系列产品请来电咨询,期待您的光临。

三川宏卧式化工泵NAS系列
